L2 스위치 이중화의 문제점

이중화 자체가 문제

장애를 대비하기 위해서 여러 개 깐 것 자체가 문제가 된다.



자세히 말해보자면 아래와 같다.



L2 스위치 이중화의 문제점 3가지

1. Mac Database Instability

2. MultiFrame Copy

3. broadcast storm

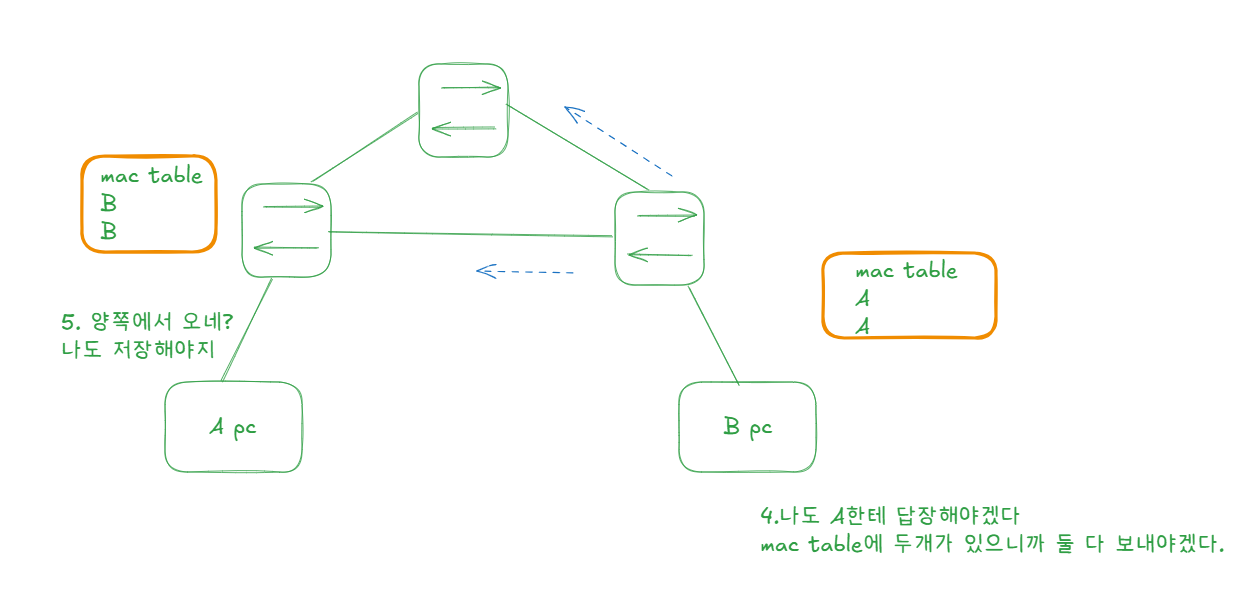

양쪽으로 장비가 연결되어 있으니까 B의 주소를 알기 위해 flooding을 한다.

그러면 B에서 받고 중복된 mac주소를 저장하게 된다.



-> mac table에 중복된 주소를 학습하게 되는 현상을, Mac Database Instability 라고 한다.



그러면 이제 B도 답을 하기 위해 양쪽으로 데이터를 보낸다.

-> MultiFrame Copy

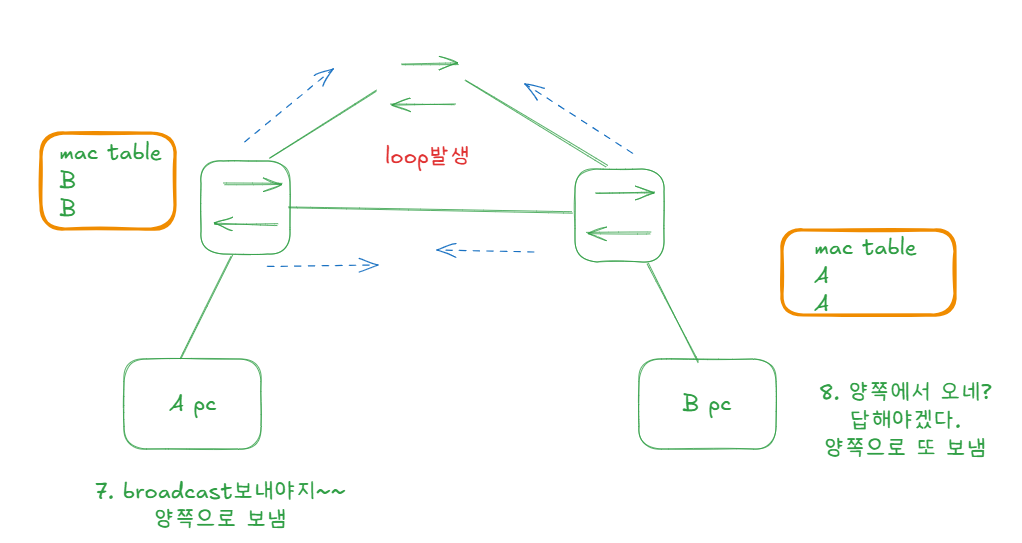

broadcast를 할 때 새로운 문제점이 발생한다.

데이터가 빙글빙글 도는 loop현상-> 통신 저하로 이어진다.

이러한 문제점을 broadcast storm이라고 한다.

---

이중화의 원인 및 해결책



즉, 경로가 2개 이상 학습되는 것이 문제.

해결책은?

스위치는 자동으로 학습하고 작동한다.

따라서 최적의 경로만 활성화하고 다른 경로를 막아 놓았다가 장애가 발생하였을 때 백업경로를 사용함- 최적의 경로와 경로의 문제를 주기적으로 Data를 주고받아서 판단하는 프로토콜이 동작한다.



이걸

STP (Spanning Tree Protocol)



라고 한다.
