ESM 구축

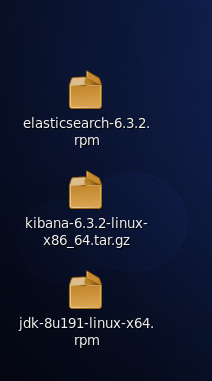

java기반이므로 jdk파일을 다운

locky linux는 방화벽으로 구축 (jdk, logstash(데이터가공), beats(데이터 실시간 수집))

cent Os 는 ESM구축(jdk,elasticsearch(저장하는 곳+검색가능), kibana(보여주는 곳))

---

| 순서 | 실행 대상           | 이유                                            |
| -- | --------------- | --------------------------------------------- |
| ①  | Elasticsearch   | 가장 기본 저장소이자 종착지, 제일 먼저 켜야 함                   |
| ②  | Logstash (선택사항) | Filebeat가 Elasticsearch 대신 Logstash로 보낼 경우 필요 |
| ③  | Kibana          | Elasticsearch에 연결해서 시각화 도구로 사용                |
| ④  | Filebeat        | 로그 수집 도구 → 마지막에 실행해야 연결 실패 없음                 |



---





Cent OS

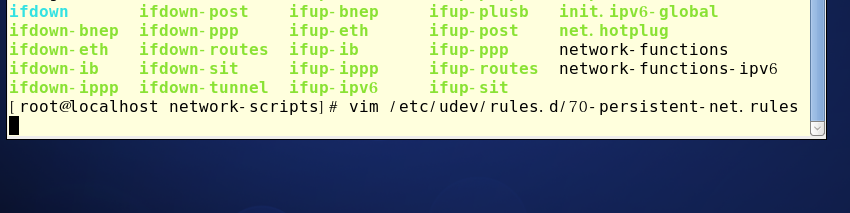

네트워크를 바꾸는 위치



vim /etc/udev/rules.d/70-persistent-net.rules



위에 있던 것을 지워주고 아래는 이름을 eth0으로 변경 후 저장



rpm -ivh jdk-8u191-linux-x64.rpm





시간 동기화



rdate -s time.bora.net

date



elasticsearch 프로그램 설치



rpm -ivh elasticsearch-6.3.2.rpm

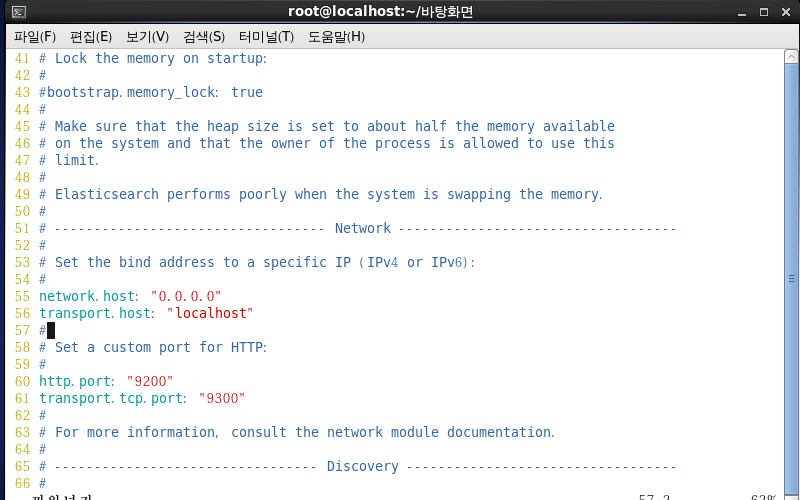

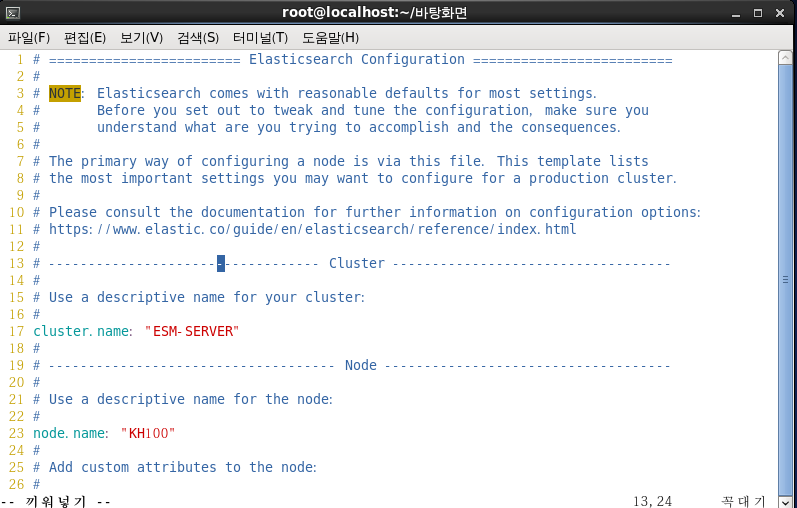

elasticsearch 설정



vim /etc/elasticsearch/elasticsearch.yml



ipv6 설정

-기본적으로 elasticsearch는 ipv6를 기반으로 하기 때문에 아래 설정 필요

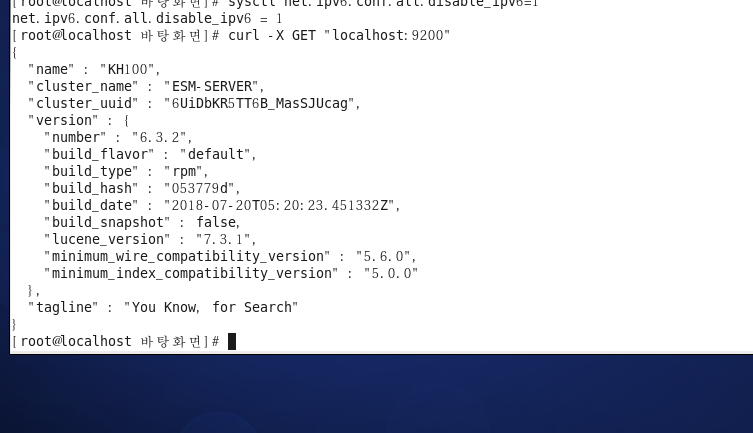

sysctl net.ipv6.conf.all.disable_ipv6=1

sysctl net.ipv6.conf.default.disable_ipv6=1

sysctl net.ipv6.conf.lo.disable_ipv6=1





서비스 시작



service elasticsearch start

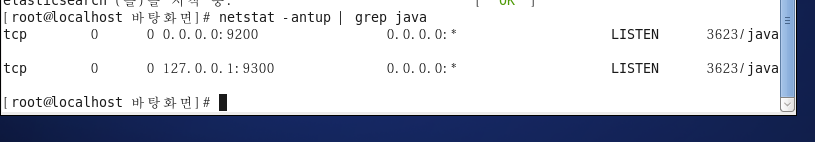

netstat -antup | grep java



9200은 외부통신용 주소, 9300은 내부통신용-kibana

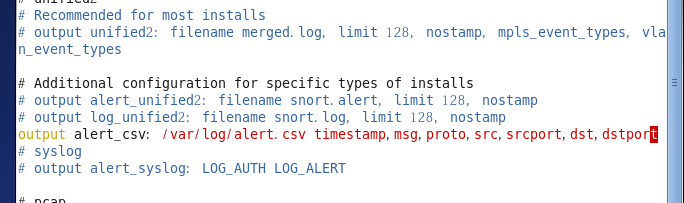

+snort 로 구현한다면?

vim config/snort-log.conf

input {
        beats {
                port => "5044"
        }
}
filter{
        csv{
                columns => ["timestamp","msg","proto","src","srcport","dst","dstport"]
        }
}
output{
        elasticsearch{
                hosts => ["192.168.50.50:9200"]
                index => "snort"
        }
}

---

Locky Linux



파일이동



cd /usr/local/src



mv '/var/run/vmblock-fuse/blockdir/hzdhHH/jdk-8u191-linux-x64.rpm' .

mv '/var/run/vmblock-fuse/blockdir/hzdhHH/filebeat-6.3.2-linux-x86_64.tar.gz' .

mv '/var/run/vmblock-fuse/blockdir/hzdhHH/logstash-6.3.2.tar.gz' .



rpm -ivh jdk-8u191-linux-x64.rpm

tar -zxvf logstash-6.3.2.tar.gz



rpm,tar차이





logstash시작

bin/logstash -e 'input { stdin {}} output { stdout{}}'

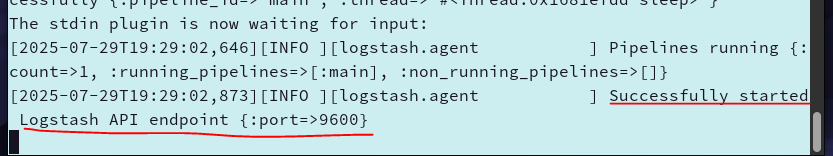

아래 이렇게 뜨면 성공한 것

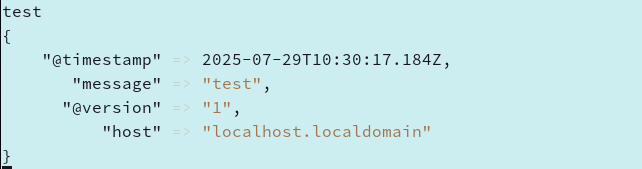

test를 입력하여 logstash가 동작하는지 확인

시간 맞는지 확인하기



종료: ctrl + c



---

데이터 가공 설정



데이터가공을 위해서는 원본데이터가 필요하다

3가지 정보가 필요.

누구한테 받을 건지(beats), 어떻게 가공할 것인지(grok파싱(해석) 프로그램 사용), 가공된 데이터를 누구에게 넘겨줄 지 결정(elasticsearch)

/usr/local/src/logstash-6.3.2



vim config/iptables-log.conf



input{
        beats {
                port => "5044"
        }
}
filter{
        grok{
                match => { "message" => "%{IPTABLES}" }
        }
}
output{
        elasticsearch{
                hosts => ["192.168.50.50:9200"]
                index =>"iptables"
        }
}
~
~
~

grok도 규칙에 따라 가공을 해주는 것이기 때문에 규칙을 만들어줘야 한다.

규칙패턴을 공부해야 한다.



https://grokdebugger.com/

Grok Debugger | Autocomplete and Live Match Highlghting



정규표현식, 구문분석(파싱parse-grok, 패턴공부)

---

grok 설정



vim vendor/bundle/jruby/2.3.0/gems/logstash-patterns-core-4.1.2/patterns/iptales.grok

IPTABLES %{IPTABLES_ETHERNET} %{IPTABLES_IP}
IPTABLES_ETHERNET %{DATA:msg} IN=%{DATA:iface} OUT=(%{DATA:oface})?(MAC=%{NETFILTERMAC})?
NETFILTERMAC %{MAC:dest_mac}:%{MAC:src_mac}:%{ETHTYPE:ethtype}
ETHTYPE (?:(?:[A-Fa-f0-9]{2}):(?:[A-Fa-f0-9]{2}))

IPTABLES_IP %{IPTABLES_IP_START} %{IPTABLES_IP_PAYLOAD}
IPTABLES_IP_START SRC=%{IP:src_ip} DST=%{IP:dest_ip} LEN=%{INT:length} TOS=%{BASE16NUM:tos} PREC=%{BASE16NUM:prec} TTL=%{INT:ttl} ID=%{INT:ip_id}(?: %{IPTABLES_IP_FRAGFLAG:flags})?(?: FRAG: %{INT:fragment})?
IPTABLES_IP_FRAGFLAG ((?<= )(CE|DF|MF))*

IPTABLES_IP_PAYLOAD %{IPTABLES_PROTOCOL} (%{IPTABLES_PORT_PAIR} %{IPTABLES_TCP_DETAILS})?(%{IPTABLES_ICMP_DETAILS})?
IPTABLES_PROTOCOL PROTO=%{WORD:proto}
IPTABLES_PORT_PAIR SPT=%{INT:src_port} DPT=%{INT:dest_port}
IPTABLES_TCP_DETAILS WINDOW=%{INT:tcp_window} RES=%{BASE16NUM:res} %{IPTABLES_TCP_FLAGS:tcp_flags}

IPTABLES_TCP_FLAGS ((?<= )CWR|ECE|URG|ACK|PSH|RST|SYN|FIN)
IPTABLES_ICMP_DETAILS TYPE=%{INT:icmp_type} CODE=%{INT:icmp_code} ID=%{INT:icmp_id} SEQ=%{INT:seq}

---



filebeat 설치

cd ..

tar -zxf filebeat-6.3.2-linux-x86_64.tar.gz



설치 후 이동



권한 설정 (-R은 하위 파일 전부 권한 변경)

chmod 744 filebeat

chmod 644 filebeat.yml

chmod -R 644 modules.d





vim filebeat.yml



원본데이터를 그대로 보내겠다는 설정-> logstash로 보낼 거니까 전부 비활성화

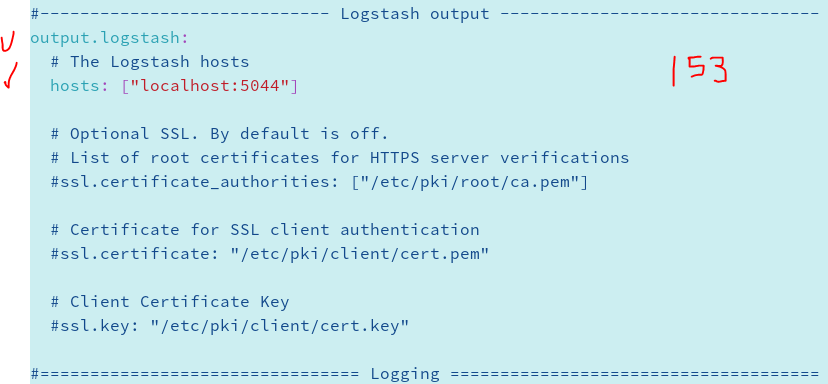

반대로 보낼 거니까 설정

포트는 위에 input설정할 때와 동일 활성화만 해주기





나가고

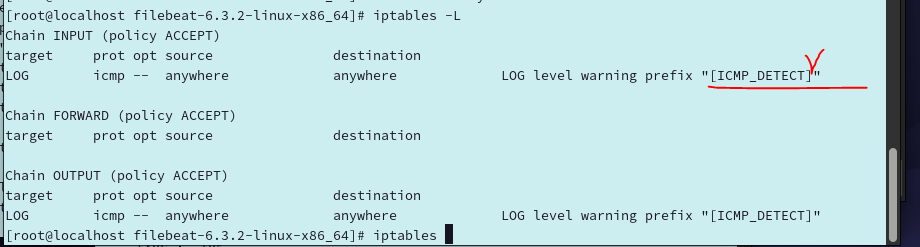

방화벽 설정



iptables -A INPUT -p icmp -j LOG --log-prefix "[ICMP_DETECT] "

iptables -A OUTPUT -p icmp -j LOG --log-prefix "[ICMP_DETECT] "





로그 위치 변경

vim /etc/rsyslog.conf





systemctl restart rsyslog.service

tail -f /var/log/iptables.log





시간 설정 필수!

vim /etc/chrony.conf



맨 마지막에

server time.bora.net iburst



systemctl restart chronyd

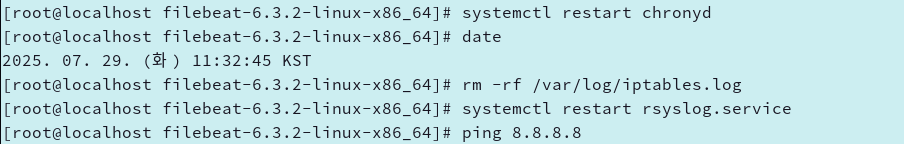

-> 시간 설정을 만약 안 하고 log파일을 만들었다면, log파일 지우고 rsyslog 재시작 후 다시 확인해보기

---

설정 후, logstash 활성화하기



cd /usr/local/src/logstash-6.3.2/

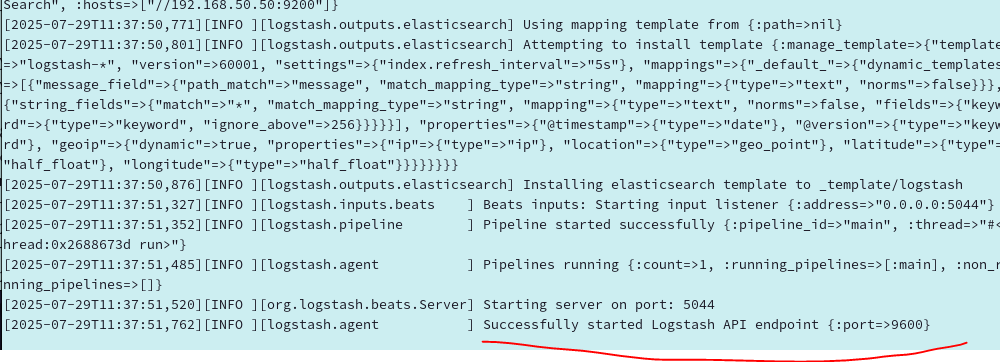

bin/logstash -f config/iptables-log.conf --config.reload.automatic



마지막에 성공뜨면 ok



---

filebeats 실행



cd /usr/local/src/filebeat-6.3.2-linux-x86_64/

./filebeat -e -c filebeat.yml -d "publish"

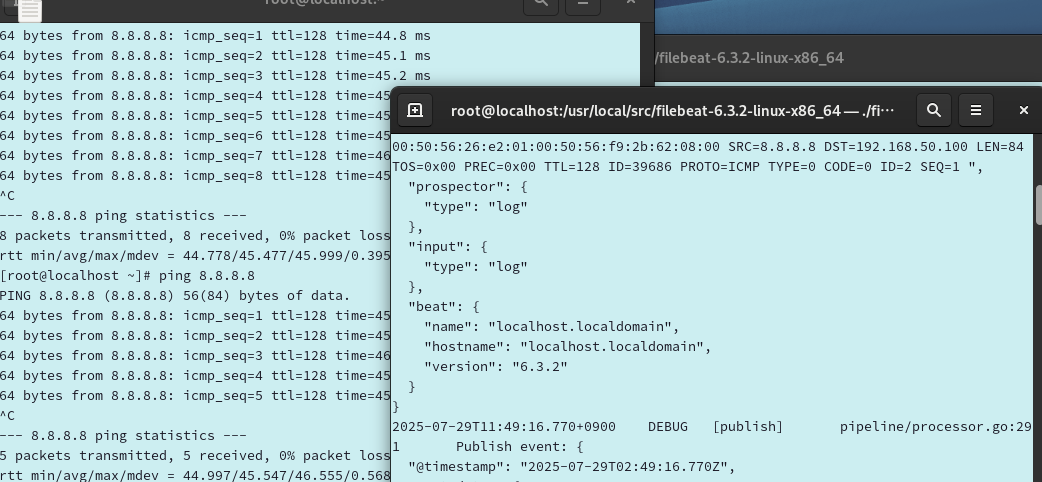

새로은 터미널 창에서 ping을 쳤을 때 filebeat에서 동작하는 것을 확인할 수 있다







cent OS에서 확인하기

curl -X GET "localhost:9200/_cat/indices?v"





---

kibana 실행

tar -zxf kibana-6.3.2-linux-x86_64.tar.gz

cd kibana-6.3.2-linux-x86_64

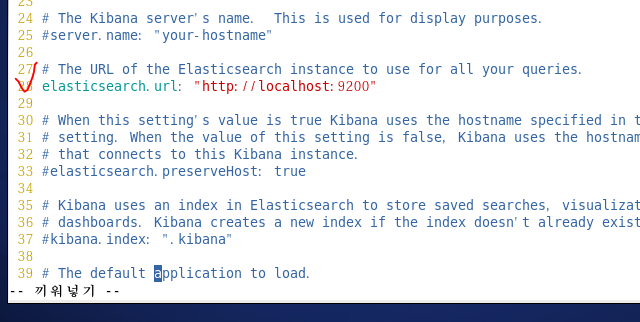

vim config/kibana.yml





저장 후

bin/kibana

실행

실행이 잘 되었다는 뜻





원도우로 접속을 해본다





management >Index Patterns >iptables > nextstep> 생성

---

+ 오류 발생.. 로그 가공이 제대로 되지 않는다

->해결: iptables 정책 설정할 때 띄어쓰기 하기

데이터를 하나로 인식함. 띄어쓰기로 나눠줘야 함



curl -X DELETE "localhost:9200/iptables?pretty"
