네트워크 gateway이중화

게이트웨이 이중화

게이트웨이 2개 이상 구성하여 하나의 게이트웨이에 장애가 발생하는 경우 외부 통신을 하기 위해 새로운 게이트웨이 통신하는 형태



목적: 고가용성



하는 방법:



pc -gw 10.10.10.254 설정

실제 gw장비의 주소는 각각 10.10.01.100 , 101010.200으로 설정

각각 gw장비에 가상의 ip주소를 설정 -> 10.10.10.254

각 gw장비에 우선순위를 둬서 우선순위가 높은 장비가 master 낮은 장비가 backup장비로 구동



평소에는 master가 10.10.10.254인 것처럼 구동하다가 master가 고장이 나면 backup장비가 고장이 나면 자신이 10.10.01.254인 것처럼 동작



클라이언트는 신경을 쓸 필요없이 통신이 원할하게 진행



우선순위에 따라 gw 역할을 수행하도록 조정하는 기술을 gw이중화라고 한다.



그때 master와 backup이 서로 통신을 통해 장애 발생여부, 우선순위 여부 등의 정보를 교환한다

-> HSRP 프로토콜 -> cisco 회사에서 개발한 gw이중화 프로토콜

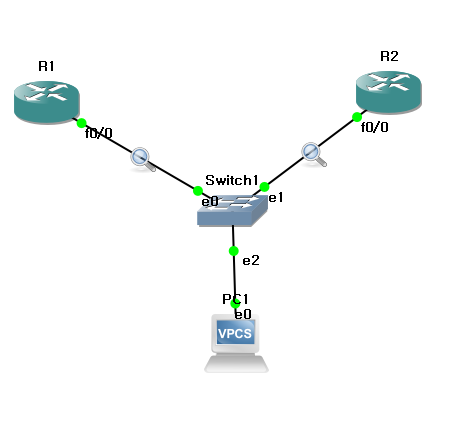

R1

conf t
int f 0/0
ip addr 10.10.10.100 255.255.255.0
standby 1 ip 10.10.10.254
standby 1 priority 200
standby 1 timers 1 3
no shu
exit
copy running-config startup-config

conf t

int f 0/0

ip addr 10.10.10.100 255.255.255.0

standby 1 ip 10.10.10.254

standby 1 priority 200

standby 1 timers 1 3



exit

copy running-config startup-config

---

R2

conf t
int f0/0
ip addr 10.10.10.100 255.255.255.0
standby 1 ip 10.10.10.254
standby 1 priority 150
standby 1 timers 1 3
no shu

conf t

int f0/0

ip addr 10.10.10.100 255.255.255.0

standby 1 ip 10.10.10.254

standby 1 priority 150

standby 1 timers 1 3

no shu

---

pc1

ip 10.10.10.1 255.255.255.0 10.10.10.254

---
