모니터링 기능 sla/ track (선 두개 연결)

주경로

보조경로 설정



장점:

고가용성 확보가능

네트워크 상 상태품질 확인 가능

통신 유지 가능

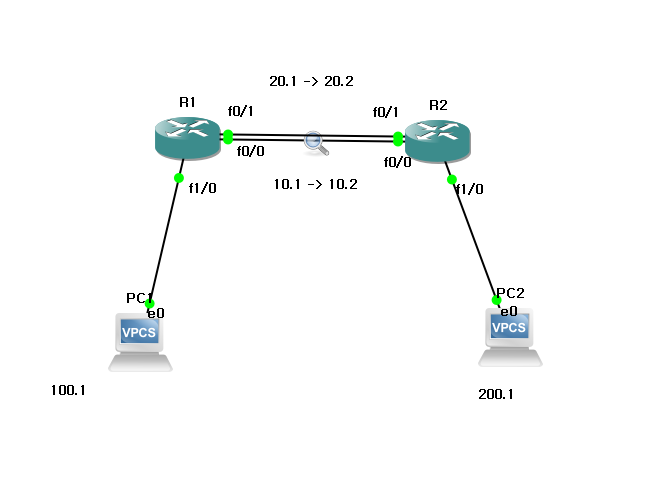

10.1이 주소인 R1 ---R2 10.2

ip sla 1
icmp-echo 10.10.10.2 source-ip 1.010.10.1
timeout 3000 (3초만에 응답이 안오면)
frequency 4 (4초마다 한번씩icmp쏘겠다)
exit
ip sla schedule 1 life forever start-time now (지금부터 영원히 설정하겠다)
track 1 rtr 1 reachability (sla 1번 즉 3초안에 응답이 안 오면 track 1을 동작하겠다)
ip route 200.200.200.0 255.255.255.0 10.10.10.2 track 1
ip route 200.200.200.0 255.255.255.0 20.20.20.2 100





* rtr -> response time reporter 응답왔는지 확인

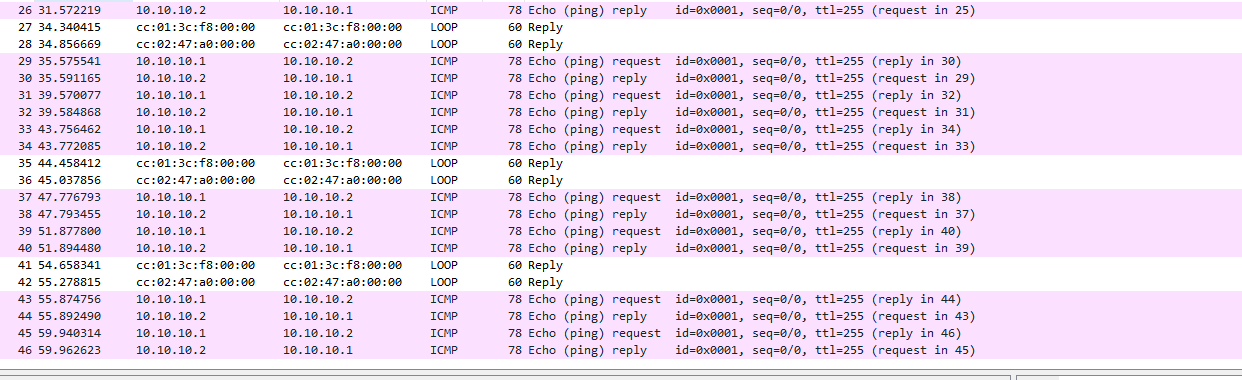

wireshark확인 시 4초에 한번씩 icmp보내는 것을 알 수 있다.

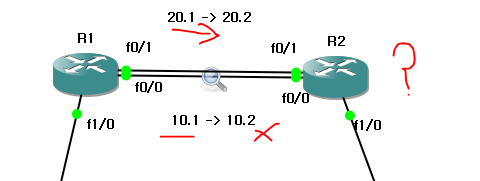

R1 입장에서 10점대 라인이 에러가 생겼을 때 20점으로 보낼텐데 R2는 10점대역이 에러가 난 것을 알 수 없다.

즉 설정을 양쪽에 걸어줘야 한다.

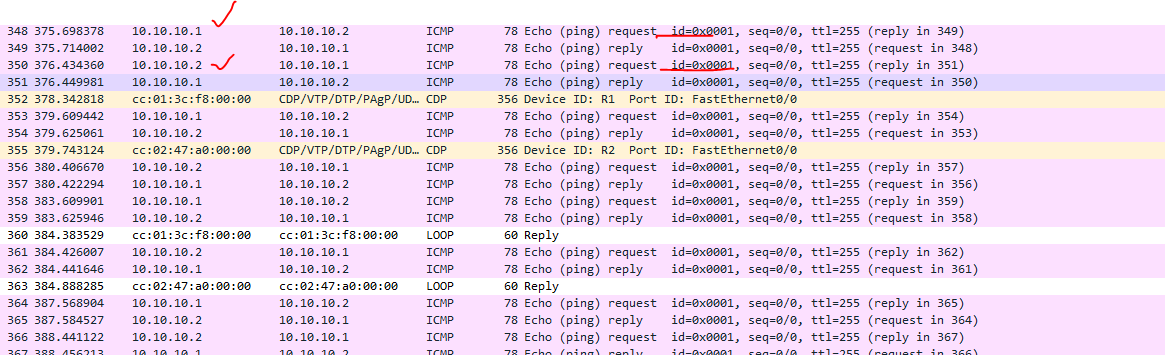

request를 두번 보내는 것을 확인할 수 있다.





한쪽 라인을 끄니 보조경로가 활성화된다.
